一、項目名稱：某公司晾焦臺鋼磚改造。
二、現有晾焦臺及參數：

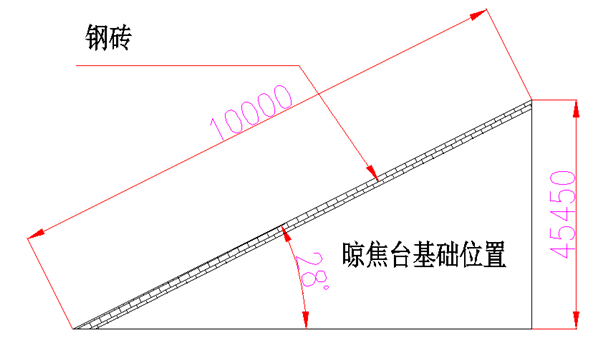

晾焦臺基礎面積（長X寬）：70mX10m
晾焦臺角度：28° 高度為：4540mm
晾焦產生的溫度： 100-300℃

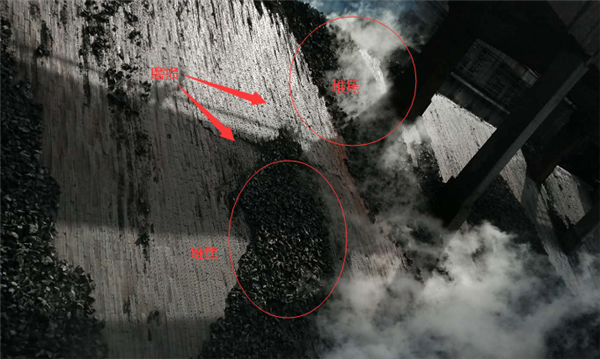

目前在線的晾焦臺鋼磚受到熱應力、沖擊磨損和滑動磨損變形嚴重
三、現狀及背景
晾焦臺是煉焦區重要的環節，它承擔了所有焦炭的冷卻、輸出任務，而大斜坡為晾焦臺重要部位，要求具有足夠的強度和良好使用性能，從結構上看，施工并不困難，但要滿足生產要求，達到優良的質量標準，并非易事。

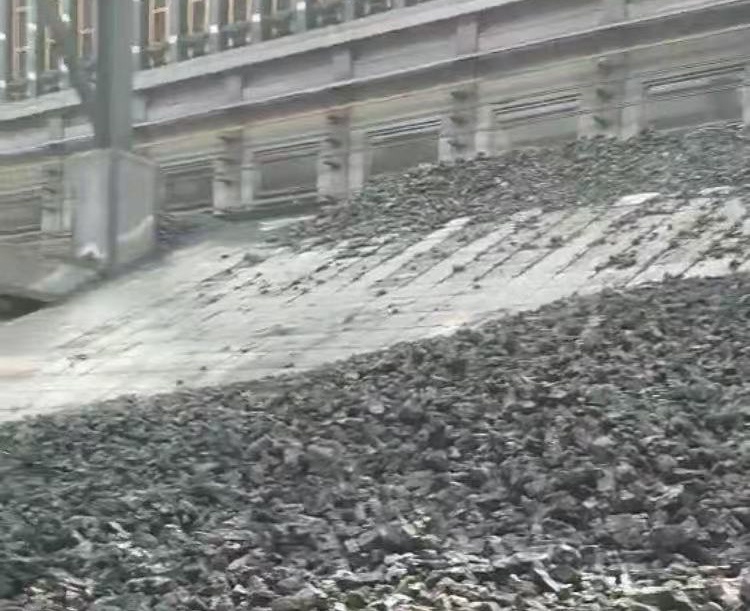

目前每24小時生產112車每車32-33噸的焦炭，約3600噸的焦炭需要在晾焦臺冷卻和輸出，長時間的熱應力、沖擊磨損和滑動磨損使得現有晾焦臺的表面鋼磚磨損嚴重，特別是上部3米范圍內鋼磚磨損特別嚴重，影響焦炭的冷卻和輸出任務，且維護量大，不能滿足生產要求。
四、方案及內容
根據現有晾焦臺的表面鋼磚磨損嚴重，為了確保晾焦臺安全正常運行，所以對原有晾焦臺提出基礎改造。本次晾焦臺改造，對晾焦臺的鋼磚部分進行TOOLOX33材料的改進設計，滿足焦炭從熄焦車到晾焦臺時所產生的沖擊磨損、滑動磨損和熱應力，以保證正常生產要求，延長晾焦臺的使用壽命。
經現場勘察后對晾焦臺改造采用以下方案：
一.晾焦臺使用TOOLOX33材料鋪設是改進設計的核心，設計方案充分考慮了TOOLOX33材料的典型抗拉強度和優良的耐磨性以及耐熱特性，也充分考慮了鋪設結構設計的可靠性，即在滿足生產工藝的同時，而且還充分考慮到現場實際工況，有部分紅焦溫度可達到400?以上，TOOLOX33材料能夠提供足夠的抗沖擊磨損、滑動磨損和良好的耐熱特性。

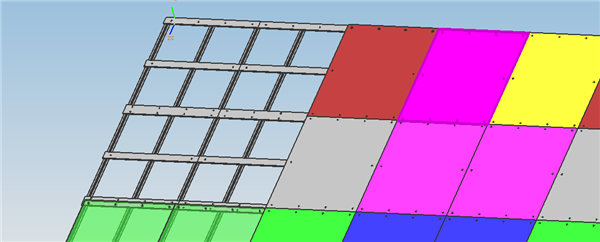

結構件主體

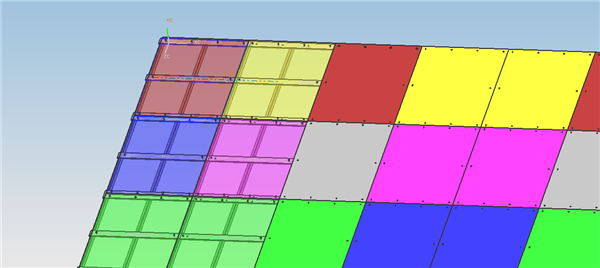

二.為了方便晾焦臺的維護性，晾焦臺TOOLOX33材料的鋪設可以整體拆裝，現場一般檢修時間即可對TOOLOX33材料進行更換。

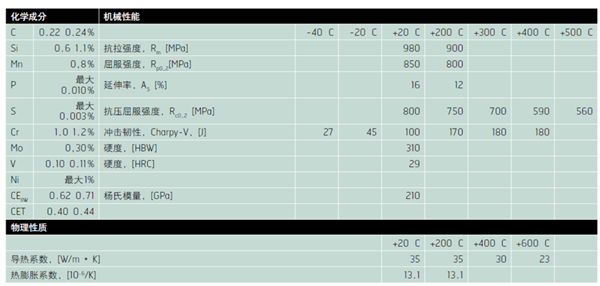

三.TOOLOX33材料是一種采用現代淬火、回火預硬化工藝的新型特殊鋼，交貨之前硬度和沖擊韌性能經過檢測，并得到保證，TOOLOX33材料硬度達到HRC30,屈服強度850MPa，在常溫下的沖擊韌性100(j)，TOOLOX33優異的性能可實現晾焦臺使用壽命長的設計目標。

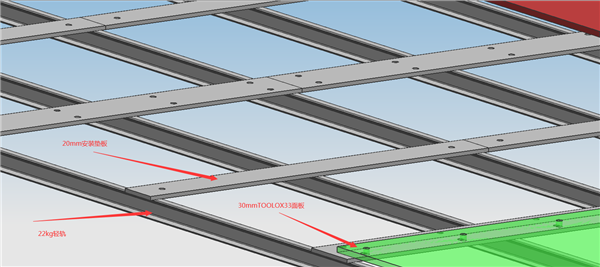

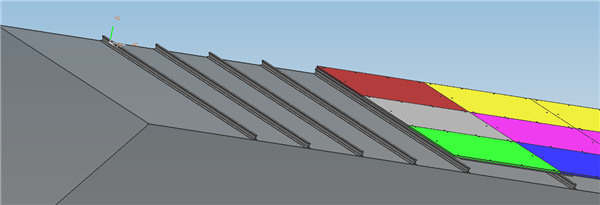

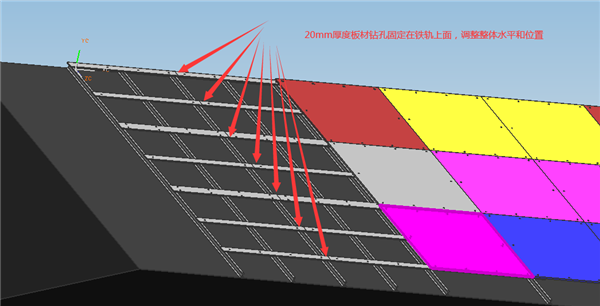

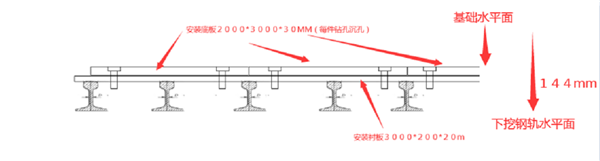

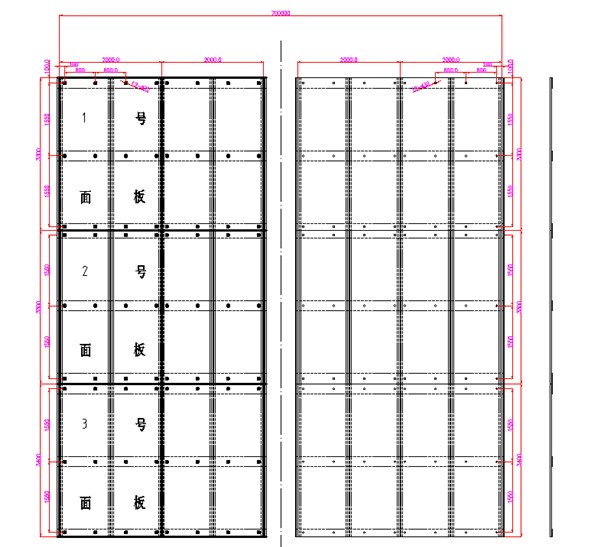

四.TOOLOX33和晾焦臺基礎的連接安裝把鋼軌預埋在水泥基礎里，連接部分為Q235鋼板焊接的結構件，其主要功能是承載和固定TOOLOX33材料，結構件主體和晾焦臺現有坡面保持一致性，保證晾焦臺改造后，從性能、結構強度、改造設計等方面，完全能滿足現場生產的要求。

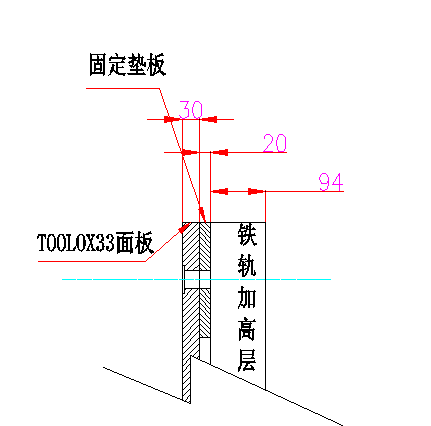

五.TOOLOX33材料的結構件主體安裝在晾焦臺基礎上，為了保證焦炭的冷卻和輸出任務，充分發揮改造后晾焦臺的功能，在安裝TOOLOX33材料的時候每塊材料的間隔控制在3mm以內，和水泥基礎的高度至少保持在120mm以上，方便自然散熱，降低熱量，有效的增加晾焦臺的使用壽命；TOOLOX33材料采用螺栓形式固定在結構件主體上，便于拆卸更換，改造后的新型晾焦臺將大大減少傳統鋼磚晾焦臺存在的鋼磚磨損、開裂等等影響正常生產的因素，降低檢修成本，增加生產效率，使煉焦生產過程中的焦炭冷卻和輸出任務更加穩定。
嘉興正順機械股份有限公司
2020年3月13日
